MessageSujet: Plus après contact pour prise usb   Mer 3 Juin 2015 - 8:16

Bonjour à tous,

Je cherche un plus après contact simple à atteindre sans couper le faisceaux, des idées?

Merci

Revenir en haut Aller en bas
Fleck
king of the road
avatar

Nombre de messages : 104
Localisation : Ballon d'Alsace
Date d'inscription : 09/06/2014

MessageSujet: Re: Plus après contact pour prise usb   Mer 3 Juin 2015 - 18:14

Tu as toujours le compteur d'origine ? Parce que sinon l'ampoule d'éclairage du tableau de bord permet d'avoir un plus avec interrupteur après le contact, perso j'ai mis mon compteur dessus histoire de ne plus oublier d'allumer mes feux.
Revenir en haut Aller en bas
cytut
routard


Nombre de messages : 70
Localisation : Nantes
Date d'inscription : 25/03/2008

MessageSujet: Re: Plus après contact pour prise usb   Mer 3 Juin 2015 - 18:46

Mouais, je cherche plutôt une connexion ou je puisse me repiquer sans couper le faisceau ...
Revenir en haut Aller en bas
Stef3376
XT forever master
avatar

Nombre de messages : 3409
Age : 56
Localisation : Le Treport
Date d'inscription : 20/10/2012

MessageSujet: Re: Plus après contact pour prise usb   Mer 3 Juin 2015 - 19:16

les ampoules ont des connections male / femelle pour se raccorder au faisceau il suffit de mettre du male femelle sur tes 2 fils.
tu "ouvre" les connections de l'ampoule tu branche le male du + de ton fil sur la femelle coté faisceau et le male du même fil coté ampoule même manip pour l'autre fil en plus comme cela tu peux revenir aux connections d'origine juste en retirant tes fils additionnels
Revenir en haut Aller en bas
cytut
routard


Nombre de messages : 70
Localisation : Nantes
Date d'inscription : 25/03/2008

MessageSujet: Re: Plus après contact pour prise usb   Mer 3 Juin 2015 - 22:09

Je vais creuser de ce côté .

Merci

Stef3376 a écrit:
les ampoules ont des connections male / femelle pour se raccorder au faisceau il suffit de mettre du male femelle sur tes 2 fils.
tu "ouvre" les connections de l'ampoule tu branche le male du + de ton fil sur la femelle coté faisceau et le male du même fil coté ampoule même manip pour l'autre fil en plus comme cela tu peux revenir aux connections d'origine juste en retirant tes fils additionnels
Revenir en haut Aller en bas
jeager13
XT expert
avatar

Nombre de messages : 1104
Age : 69
Localisation : 13 Bouche du Rhône
Date d'inscription : 18/12/2012

MessageSujet: Re: Plus après contact pour prise usb   Ven 5 Juin 2015 - 9:28

tu as aussi un + après contact :

- sur le klaxon (il est à commande négative)

- sur la centrale clignotante

- sur les contacteurs de stop ............. se sont tous des fils bruns

là tu peux te repiquer avec ne cosse double en Y

à toi de voir où c'est le plus pratique ou le plus près  par rapport à la prise USB que tu vas mettre
je te conseille de mettre un fusible faible genre 3 ou 5 amp sur cette ligne



par contre comme tu mets une prise USB tu as sans doute un croquis de la position des fils dans cette prise, si tu peux le mettre en ligne ça m’intéresse Wink
Revenir en haut Aller en bas
LilYoda
XT forever master
avatar

Nombre de messages : 8774
Localisation : Ma moto est aussi lourde que mon humour!
Date d'inscription : 16/11/2012

MessageSujet: Re: Plus après contact pour prise usb   Ven 5 Juin 2015 - 10:48

Méfiance, un port USB peut tirer 1 ampère facile, peut être plus.  Si tu chopes ça en direct sur un fil trop fin, ça peut faire la gueule.

Personnellement, j'ai mis un relais, qui va piocher du jus direct sur la batterie en fil de 2,5mm2.  Et la commande du relais, c'est le fil des veilleuses.

Ca permet d'alimenter ton USB même moteur arrêté, si tu mets ta clé en position "Park"
Revenir en haut Aller en bas
http://hermes.honshappo.free.fr/
cytut
routard


Nombre de messages : 70
Localisation : Nantes
Date d'inscription : 25/03/2008

MessageSujet: Re: Plus après contact pour prise usb   Sam 6 Juin 2015 - 7:04

jeager13 a écrit:

par contre comme tu mets une prise USB tu as sans doute un croquis de la position des fils dans cette prise, si tu peux le mettre en ligne ça m’intéresse Wink


Désolé j'ai acheté une prise montée : voir ici

LilYoda a écrit:
Méfiance, un port USB peut tirer 1 ampère facile, peut être plus.  Si tu chopes ça en direct sur un fil trop fin, ça peut faire la gueule.

Personnellement, j'ai mis un relais, qui va piocher du jus direct sur la batterie en fil de 2,5mm2.  Et la commande du relais, c'est le fil des veilleuses.

Ca permet d'alimenter ton USB même moteur arrêté, si tu mets ta clé en position "Park"

Oui là cela me semble propre, sauf que un relais je ne sais pas comment ça marche....
Revenir en haut Aller en bas
jeager13
XT expert
avatar

Nombre de messages : 1104
Age : 69
Localisation : 13 Bouche du Rhône
Date d'inscription : 18/12/2012

MessageSujet: Re: Plus après contact pour prise usb   Sam 6 Juin 2015 - 9:30

Je ne savais pas que les prises se vendaient comme cela, c'est top, avec déjà un fusible monté pour la protection de la prise USB.
Par contre perso je protégerais la ligne de commande de l'alimentation du relais, surtout si tu prends le + sur la batterie avec le fusible au plus près du + batterie.

voici l'explication du fonctionnement d'un relais de démarreur , pour un relais plus petit comme ceux dont on parle c'est exactement pareille.

http://nsa37.casimages.com/img/2015/06/06/150606091013202223.jpg

et les petits relais, certains ont un cosse 87A, tu peux utiliser ces relais sans utiliser cette borne 87A
cette borne est positive quand le relais est au repos, la borne 87 est le borne positive de sortie quand le relais est alimenté (position travail) celle que tu vas utiliser

et le petit relais que tu trouves chez les revendeurs de pièces auto entre 7 et 10€

http://www.casimages.com/i/150606092836991362.jpg.html

le + 12v noté vers interrupteur sera le + que tu prendras soit sur la veilleuse comme le dit  LilYoda  c'est le mieux pour alimenter le relais quand il y a le contact et en position Park

si tu as besoin d'explications ou un croquis n’hésite pas
Revenir en haut Aller en bas
Joël
XT forever master
avatar

Nombre de messages : 3963
Localisation : 22 - - - - - 650 MXR (MONNIER) 04
Date d'inscription : 30/12/2009

MessageSujet: Re: Plus après contact pour prise usb   Sam 6 Juin 2015 - 11:09

jeager13 a écrit:


par contre comme tu mets une prise USB tu as sans doute un croquis de la position des fils dans cette prise, si tu peux le mettre en ligne ça m’intéresse Wink

Salut,

tu peux trouver cela facilement sur le net, par exemple, en détail :
http://fr.wikipedia.org/wiki/Universal_Serial_Bus

ou, une illustration rapide :



Revenir en haut Aller en bas
jeager13
XT expert
avatar

Nombre de messages : 1104
Age : 69
Localisation : 13 Bouche du Rhône
Date d'inscription : 18/12/2012

MessageSujet: Re: Plus après contact pour prise usb   Sam 6 Juin 2015 - 12:28

Je te remercie, je n'ai même pas pensé à chercher sur le net lol!

c'est copié, comme cela je l'aurai en cas de besoin Wink

Revenir en haut Aller en bas
cytut
routard


Nombre de messages : 70
Localisation : Nantes
Date d'inscription : 25/03/2008

MessageSujet: Re: Plus après contact pour prise usb   Dim 7 Juin 2015 - 10:06

Merci à tous,

Je pense que vous avez bien fait le tour de la question !!

Je déménage la semaine prochaine et monte ça après..

En errant sur la toile j'ai trouvé un petit tuto très sympa : C'est là .
Revenir en haut Aller en bas
jeager13
XT expert
avatar

Nombre de messages : 1104
Age : 69
Localisation : 13 Bouche du Rhône
Date d'inscription : 18/12/2012

MessageSujet: Re: Plus après contact pour prise usb   Dim 7 Juin 2015 - 10:31

prendre le jus pour la commande du relais sur le feu de plaque ou n'importe quel autre ne fait absolument pas baisser la luminosité du feu en question.

bien sur que l'on ne le branche pas en série mais en parallèle avec le feu lol!
Revenir en haut Aller en bas
cytut
routard


Nombre de messages : 70
Localisation : Nantes
Date d'inscription : 25/03/2008

MessageSujet: Re: Plus après contact pour prise usb   Dim 22 Mai 2016 - 17:28

Petit déterrage de post.
Il ne fait pas beau donc le montage de la prise USB c'est aujourd'hui ( oui  je sais, je suis pas très rapide.....)

Donc montage avec relais suite à vos conseils.

En premier on prépare le chantier :


Puis je repique + après contact sur feu Ar et masse sur clignotant :

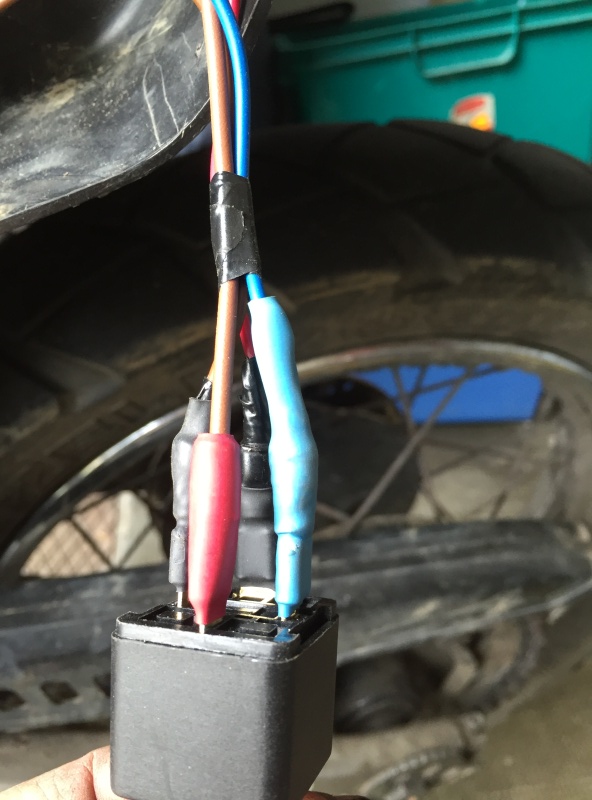

Je ramène les fils et monte le relais :

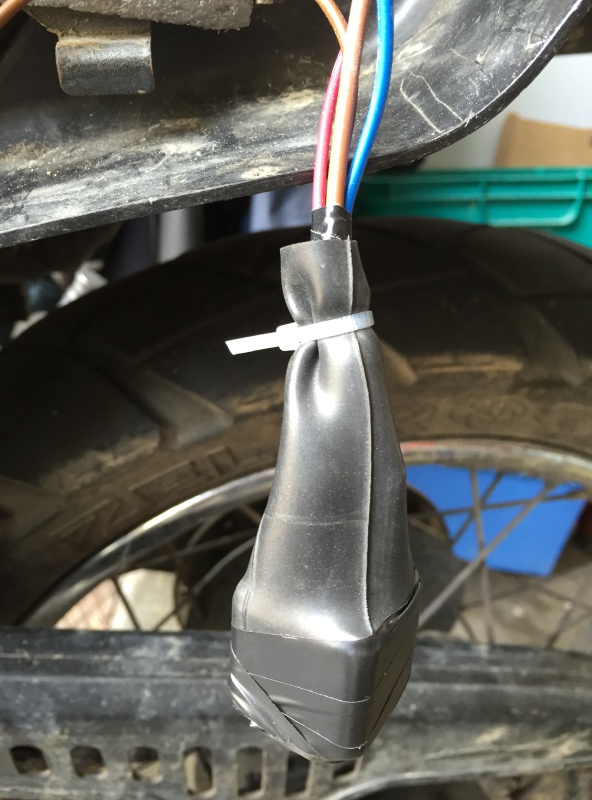

Pas très étanche tout ça, je sacrifie une chambre à air de VTT et c'est BCP mieux :

Au final:



Et ça marche  Very Happy




Voilà !!

Par contre j'ai aussi voulu vérifier ma chaîne de distrib et j'ai niqué le joint sans avoir de rechange donc puni !! Pas de moto aujourd'hui ....
Revenir en haut Aller en bas
LilYoda
XT forever master
avatar

Nombre de messages : 8774
Localisation : Ma moto est aussi lourde que mon humour!
Date d'inscription : 16/11/2012

MessageSujet: Re: Plus après contact pour prise usb   Dim 22 Mai 2016 - 20:26

Découpe en un dans une brique de lait
Revenir en haut Aller en bas
http://hermes.honshappo.free.fr/
cytut
routard


Nombre de messages : 70
Localisation : Nantes
Date d'inscription : 25/03/2008

MessageSujet: Re: Plus après contact pour prise usb   Dim 22 Mai 2016 - 20:55

Merci du tuyau pas de brique de lait mais jus de pomme ça doit le faire aussi ? Merci !
Revenir en haut Aller en bas
R@lf
XT forever master
avatar

Nombre de messages : 8652
Localisation : Breizhland(56)
Date d'inscription : 28/12/2010

MessageSujet: Re: Plus après contact pour prise usb   Dim 22 Mai 2016 - 21:00

Ca dépend , la pomme était bio ? geek
Revenir en haut Aller en bas
ralph31
best of the best
avatar

Nombre de messages : 882
Age : 29
Localisation : Normandie
Date d'inscription : 19/09/2015

MessageSujet: Re: Plus après contact pour prise usb   Mer 26 Avr 2017 - 10:11

Hello!

je reviens vers vous car je suis une bille en électricité et j'ai besoin de vos conseils,

je viens d'acquerir un voltmetre digital que je voudrais monter sur ma brêle pour verifier le bon etat de mon systeme de charge.

le petit voltmetre a deux fil, le + a connecté a un + aprés contact et un noir a branché a la masse.

voici ma question, a votre avis, quel est le meilleur endroit pour me brancher sur un + apres contact, pour que la mesure de l'appareil soit optimale?

je pensais le faire a proximité du barillet de contact ou sur le + de la veilleuse (dureste, le fil est il assé gros? pas de risque de foutre le feu a ma belle?)

sur le barillet, quelle est la couleur du fil qui est le plus apres contact svp?

pour me brancher le kit fourni deux petits plastique qui se sertissent a l'aide de pince, qui permettent un branchement sur le faisceau sans couper les fils.

par avance merci de vos retours!
Revenir en haut Aller en bas
LilYoda
XT forever master
avatar

Nombre de messages : 8774
Localisation : Ma moto est aussi lourde que mon humour!
Date d'inscription : 16/11/2012

MessageSujet: Re: Plus après contact pour prise usb   Mer 26 Avr 2017 - 12:37

Le fil des veilleuses ira très bien.
Si tu veux un plus après contact, de mémoire c'est le fil marron.
Un voltmètre numérique ne consomme quasiment rien, sauf quand tu l'écrase en bouillie dans une dune sableuse au Maroc en faisant un soleil avant. Et là, tu ne fous quand même pas le feu, vu que c'est le fusible qui lâche.
Revenir en haut Aller en bas
http://hermes.honshappo.free.fr/
ralph31
best of the best
avatar

Nombre de messages : 882
Age : 29
Localisation : Normandie
Date d'inscription : 19/09/2015

MessageSujet: Re: Plus après contact pour prise usb   Mer 26 Avr 2017 - 15:07

ca sent le vécu pirat

Si ca craint rien, je vais plugger le voltmetre sur la veilleuse, c'est plus facile d'accés en plus.

Merci !
Revenir en haut Aller en bas
LilYoda
XT forever master
avatar

Nombre de messages : 8774
Localisation : Ma moto est aussi lourde que mon humour!
Date d'inscription : 16/11/2012

MessageSujet: Re: Plus après contact pour prise usb   Mer 26 Avr 2017 - 15:49

l'avantage c'est qu'en plus tu vois de suite si tes veilleuses sont allumées ou pas. Suffit de regarder si le voltmètre l'est Wink
Revenir en haut Aller en bas
http://hermes.honshappo.free.fr/
ralph31
best of the best
avatar

Nombre de messages : 882
Age : 29
Localisation : Normandie
Date d'inscription : 19/09/2015

MessageSujet: Re: Plus après contact pour prise usb   Mer 26 Avr 2017 - 15:50

yep, en plus ça empêche de partir sans les phares allumés, allé y a plus qu'a!
Revenir en haut Aller en bas
PATENBOA
XT forever master
avatar

Nombre de messages : 2608
Age : 54
Localisation : GUERET 23 KREUZEKISSDETEN
Date d'inscription : 06/03/2011

MessageSujet: Re: Plus après contact pour prise usb   Jeu 27 Avr 2017 - 10:21

ralph31 a écrit:
yep, en plus ça empêche de partir sans les phares allumés, allé y a plus qu'a!

Oui mais si tu veux mesurer la tension de batterie seule, tu ne peux pas, tu auras toujours les veilleuse qui tirent dessus
Moi je brancherai sur un +APC, le marron
Revenir en haut Aller en bas
ralph31
best of the best
avatar

Nombre de messages : 882
Age : 29
Localisation : Normandie
Date d'inscription : 19/09/2015

MessageSujet: Re: Plus après contact pour prise usb   Jeu 27 Avr 2017 - 10:29

ok, ce qui serait effectivement plus interessant pour obtenir la bonne valeure. merci pour le tuyau

pour le branchement de la masse, je l'y fout direct sur la masse au cadre? de memoire je crois qu'elle est sous le reservoir sur les DJ02, j'ai bon messieurs?
Revenir en haut Aller en bas
LilYoda
XT forever master
avatar

Nombre de messages : 8774
Localisation : Ma moto est aussi lourde que mon humour!
Date d'inscription : 16/11/2012

MessageSujet: Re: Plus après contact pour prise usb   Jeu 27 Avr 2017 - 10:33

Sinon, il y a plein de fils noirs dans le faisceau autour de la tête de fourche, c'est peut être plus simple d'en trouver un là. Sur les feux, les veilleuses, les clignos, etc...
Revenir en haut Aller en bas
http://hermes.honshappo.free.fr/
Contenu sponsorisé




MessageSujet: Re: Plus après contact pour prise usb

Revenir en haut Aller en bas

Plus après contact pour prise usb
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
600XT forever :: La bricole :: Electricité-
Sauter vers:
