MessageSujet: Warning et clignotants sur XT   Jeu 15 Mar 2007 - 19:27

A la demande de TONY  Wink , je crée ce poste pour vous montré comment j'ai pu monté un systéme de warning sur mon XT et surtout comment remplacé le relais clignotant de mer... d'origine par une centrale clignotante electronique type voiture ( 10 euros au centre auto du coin ) .
Une photo du montage de la centrale clignotante electronique :



Le principe pour la centrale est assez simple :
D'origine , c'est un simple relais a 2 broche , une relié un fil marron et un marron/blanc ( celui qui va directement au comodo ) .

J'ai fait en sorte de laissé le connecteur d'origine ( au cas où ) . Dans le cas de ma centrale , il y a 4 fils :



- 1 (4) moins => a relier au moins de la batterie ( facile , elle est a côté )
- 1 (1) plus que l'on relie au fil marron
- 1 (C) commun que l'on relie au fil marron/blanc
- 1 (R) qui ne sert pas dans notre cas .

Au final , pour faire ce montage , il suffit juste de retirer 10 centimetre de fil pour aller au moins de la batterie .

Voila pour la premiére étape . Interet d'une centrale electronique :

- Pas de temps de réponse , dés que l'on met en route le clignotant , l'allumage est instantané ( le relais d'origine a parfois un petit temps de réponse , notament quand on passe directement de la position gauche a droite , ou inversement , sans marqué de pause entre 2 , comme dans un rond poind par exemple  Rolling Eyes . )

- L'éclairage est plus puissant et fonctionne avec n'importe quel clignotant ( diode , ampoule , guirlande de noel  santa .... )

- Le relais d'origine ne supporte pas l'allumage des 4 clignotants en même temps ( WARNING )

- Et enfin , en cas de panne , il est plus sympa de savoir que la piéce qui nous manque ne vaut que 10 euros et se trouve en stock au norauto du coin  Wink


Dernière édition par aiglenoir le Lun 22 Fév 2010 - 22:59, édité 3 fois
Revenir en haut Aller en bas
http://aiglenoir.net
yacine
Balfiole
avatar

Nombre de messages : 12825
Age : 41
Localisation : crosne (91) 2kf powaaa
Date d'inscription : 16/11/2006

MessageSujet: Re: Warning et clignotants sur XT   Jeu 15 Mar 2007 - 19:59

Bien joué ce post! ! ! ! merci a toi
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Warning et clignotants sur XT   Jeu 15 Mar 2007 - 20:09

2 éme étape , le warning . Tout d'abord , il faut se procurer un bouton de ce type :



Puis il a 2 solutions :

1 simple a faire mais moins pratique qui consiste juste a relié le 2 fil de bouton en paralléle du comodo afin que celui-ci allume les clignotants droits .
Ainsi pour mettre le warning , il suffit de mettre les clignotants a gauche de façon habituel et d'allumer les cligontants droit avec le bouton ( G+D =Warning Wink )

la seconde consiste au mettre un relais derriere le bouton de façon a relié le gauche et le droit en même temps
Il faut un modéle a 2 contact séparés .



On relie comme ceci :
1 au moins
2 au bouton
3 au comun du comodo ( fil marron/blanc )
4 cligno gauche ( fil chocolat )
5 cligno droit ( fil vert foncé )

Le bouton , on relie un fil au point 2 du relais et un fil au plus de la batterie
Et voilou Exclamation

Si je suis pas assez clair , demandez Wink
Revenir en haut Aller en bas
http://aiglenoir.net
XTRA
XT forever master
avatar

Nombre de messages : 9616
Age : 52
Localisation : Breizhland(56) TTR 98'
Date d'inscription : 24/07/2006

MessageSujet: Re: Warning et clignotants sur XT   Jeu 15 Mar 2007 - 22:17

C'est cool. Merci à toi, surtout que je suis une biquette en électricité, faut me faire des dessins Laughing .
Revenir en haut Aller en bas
pierre
best of the best
avatar

Nombre de messages : 512
Age : 34
Localisation : coueron (44)
Date d'inscription : 16/01/2006

MessageSujet: Re: Warning et clignotants sur XT   Ven 16 Mar 2007 - 6:18

des seins ???

ah sacré Romu !!!

























chuis partis TGV8257.... furious
Revenir en haut Aller en bas
http://pierre600xte.skyblog.com/
jlolo
XT expert
avatar

Nombre de messages : 1133
Localisation : faut un gps...
Date d'inscription : 16/10/2006

MessageSujet: Re: Warning et clignotants sur XT   Ven 16 Mar 2007 - 6:48

merci à toi aiglenoir, voilà encore un post que je qualifierais d'intérêt public
Revenir en haut Aller en bas
http://deglingues.bbfr.net/
tony
XT forever master
avatar

Nombre de messages : 3872
Age : 39
Localisation : 91
Date d'inscription : 04/12/2005

MessageSujet: Re: Warning et clignotants sur XT   Ven 16 Mar 2007 - 7:59

ah merci je vais le lire a tête reposé car moi l'ilictriciti ...
Revenir en haut Aller en bas
brek45
routard


Nombre de messages : 99
Age : 47
Localisation : orleans
Date d'inscription : 10/12/2006

MessageSujet: Re: Warning et clignotants sur XT   Ven 16 Mar 2007 - 18:46

jouli le compteur clown
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Warning et clignotants sur XT   Ven 16 Mar 2007 - 19:51

Revenir en haut Aller en bas
http://aiglenoir.net
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Warning et clignotants sur XT   Sam 6 Fév 2010 - 21:32

Un petit UP , je propose que ce post soit mit en Post-it , qu'en dites-vous ?
Revenir en haut Aller en bas
http://aiglenoir.net
dudu52
XT forever master
avatar

Nombre de messages : 17496
Age : 31
Localisation : 52 saint dizier
Date d'inscription : 06/01/2007

MessageSujet: Re: Warning et clignotants sur XT   Sam 6 Fév 2010 - 23:06

moi je suis pour, mais j ai pas les pouvoirs dans cette section, donc les potes modos j ai besoin d un coup de main svp Wink
Revenir en haut Aller en bas
jfkm
XT forever master
avatar

Nombre de messages : 13066
Age : 50
Localisation : Binic 22 (XT Bleu)
Date d'inscription : 16/09/2006

MessageSujet: Re: Warning et clignotants sur XT   Dim 7 Fév 2010 - 8:47

C'est fait. Wink
Revenir en haut Aller en bas
http://autoecoleaem.free.fr/
tixou83
best of the best
avatar

Nombre de messages : 609
Age : 35
Localisation : la seyne sur mer
Date d'inscription : 19/08/2009

MessageSujet: Re: Warning et clignotants sur XT   Dim 7 Fév 2010 - 10:02

sympa les warning Smile
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Warning et clignotants sur XT   Dim 7 Fév 2010 - 10:54

Merci Wink
Revenir en haut Aller en bas
http://aiglenoir.net
Mad-Rider
XT forever master
avatar

Nombre de messages : 4490
Age : 35
Localisation : les p'tits Suisses
Date d'inscription : 30/10/2008

MessageSujet: Re: Warning et clignotants sur XT   Dim 7 Fév 2010 - 13:31

c'est mignon tout plein

on peut se la jouer BMW avec nos XT comme ça
Revenir en haut Aller en bas
Yoyosh
Chattertonneur
avatar

Nombre de messages : 28665
Age : 40
Localisation : Normandie
Date d'inscription : 23/09/2008

MessageSujet: Re: Warning et clignotants sur XT   Dim 7 Fév 2010 - 13:39

Très bien, ça en aidera plus d'un avec ces soucis de clignos.

___________________
Revenir en haut Aller en bas
ludo600xt
king of the road


Nombre de messages : 110
Age : 38
Localisation : pas de calais
Date d'inscription : 06/08/2009

MessageSujet: Re: Warning et clignotants sur XT   Lun 15 Fév 2010 - 18:42

moi j ai un relais de super 5 sur mon xt ,sur les 4 broches tu en as combien de branches ?
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Warning et clignotants sur XT   Mar 16 Fév 2010 - 6:37

J'ai 3 broches de branchées . 1 plus , 1 masse et un vers les clignos Wink
Revenir en haut Aller en bas
http://aiglenoir.net
jfkm
XT forever master
avatar

Nombre de messages : 13066
Age : 50
Localisation : Binic 22 (XT Bleu)
Date d'inscription : 16/09/2006

MessageSujet: Re: Warning et clignotants sur XT   Mar 16 Fév 2010 - 8:28

On le met pas dans les tutos ce post, l'Aigle ?
Revenir en haut Aller en bas
http://autoecoleaem.free.fr/
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Warning et clignotants sur XT   Mar 16 Fév 2010 - 10:05

Si , bien sur Wink
Revenir en haut Aller en bas
http://aiglenoir.net
sninbull
XT forever master
avatar

Nombre de messages : 3228
Age : 33
Localisation : BX
Date d'inscription : 14/12/2010

MessageSujet: Re: Warning et clignotants sur XT   Lun 7 Fév 2011 - 18:35

c'est bien ce truc là? juste a coté de la batterie( batterie est sous le cache latéral guauche)DJ02.

Revenir en haut Aller en bas
Yoyosh
Chattertonneur
avatar

Nombre de messages : 28665
Age : 40
Localisation : Normandie
Date d'inscription : 23/09/2008

MessageSujet: Re: Warning et clignotants sur XT   Mar 8 Fév 2011 - 12:23

Oui, c'est le relais de cligno.

___________________
Revenir en haut Aller en bas
sninbull
XT forever master
avatar

Nombre de messages : 3228
Age : 33
Localisation : BX
Date d'inscription : 14/12/2010

MessageSujet: Re: Warning et clignotants sur XT   Mar 8 Fév 2011 - 13:10

merci yoyosh, je vais de ce pas m'en fabriquer un.
Revenir en haut Aller en bas
mc_capone
routard


Nombre de messages : 66
Age : 29
Localisation : jura
Date d'inscription : 10/02/2011

MessageSujet: Re: Warning et clignotants sur XT   Mer 16 Fév 2011 - 20:47

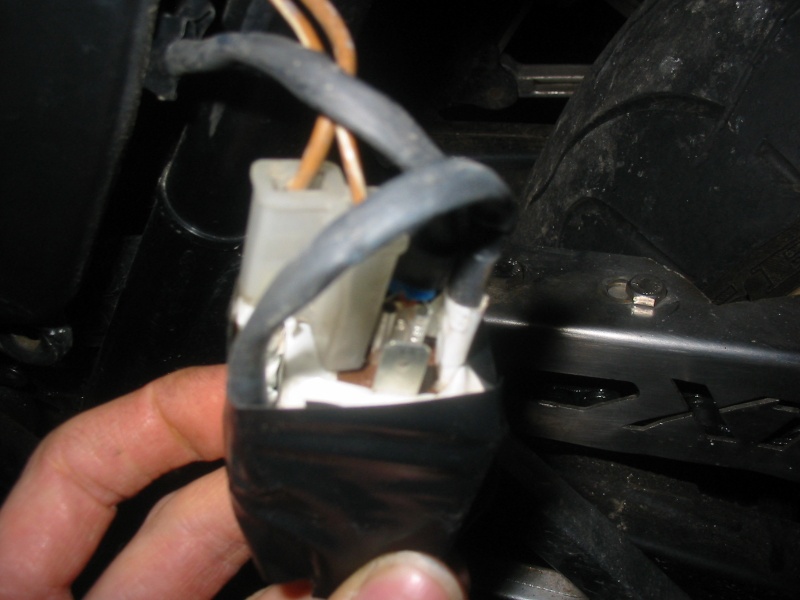

merci pour le tuto, très utile , je join une photo si sa peu aidé.
