 Démontage, nettoyage, réglage complet du carbu

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Démontage, nettoyage, réglage complet du carbu    Dim 3 Fév 2013 - 22:33

Salut à tous ,

Je profites de devoir reviser entierement mon carbu pour vous proposez ce tuto sur comment demonté , nettoyé , remonter et regler un carbu .

Cela servira surtout au debutant je pense .

Ce tuto est fait avec un carbu de 125 KMX , mais la méthode est valable pour la plupart des carbus .

Avant toute choses , il faut :

Des tournevis , 1 clé plate de 14 et une clé à pipe de 10 ( liste variant suivant les carbus bien sûr )

Bombe dépoussierante ( bombe d'air sous pression )

Coton tige , sopalin , et tout ce qui vous semble utile pour nettoyé de tout petit endroit fragile ...

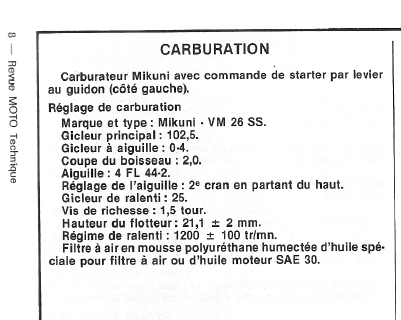

La revue technique , ou au minimum les valeurs de reglage de votre carbu :



Et bien sûr , Le carbu ...

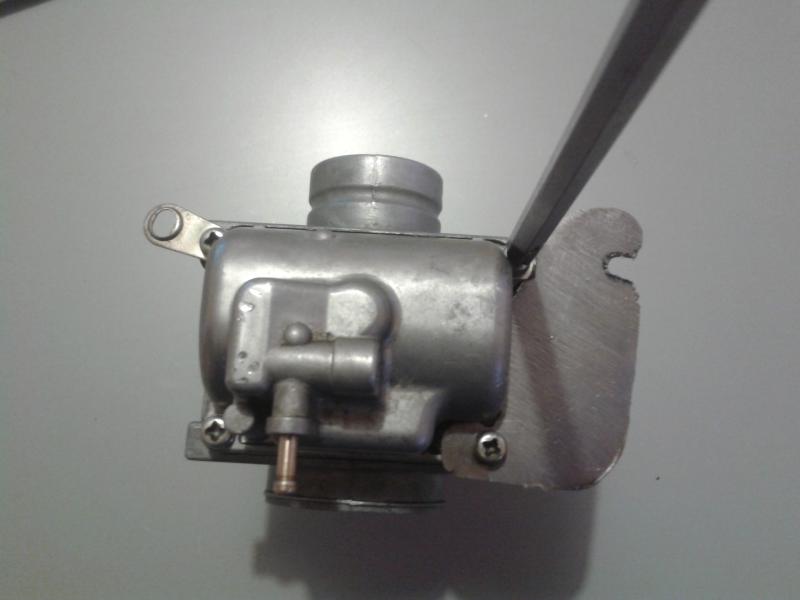

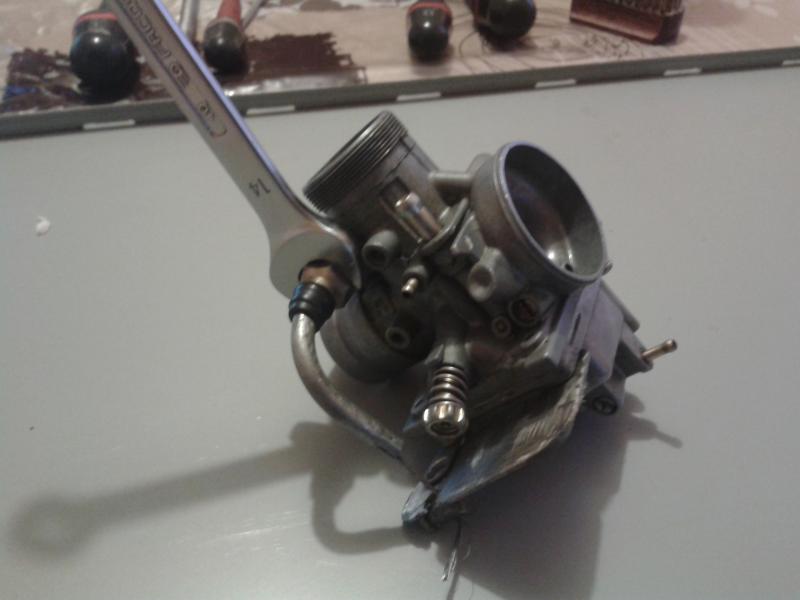

C'est partit , on démonte le carbu de la moto et on obtient ça :



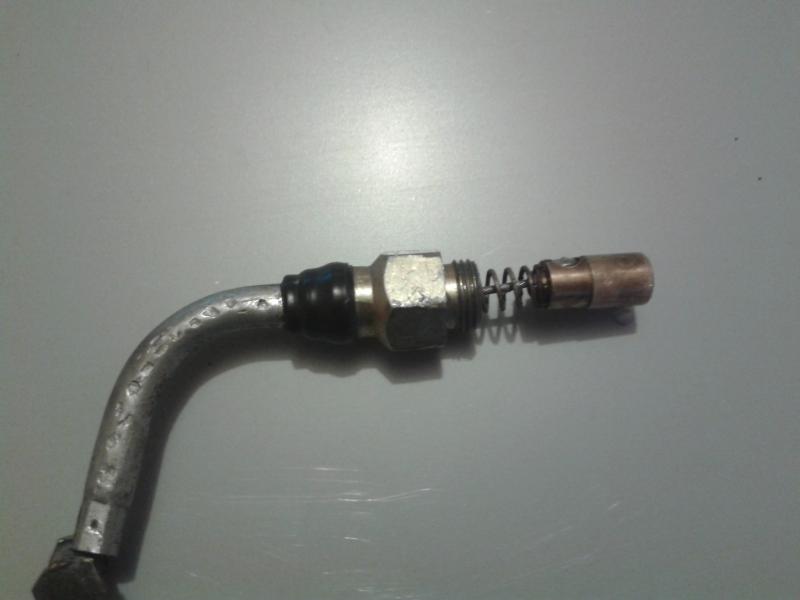

On demonte la comande de starter :





On retire les 4 vis qui tiennent la cuve :

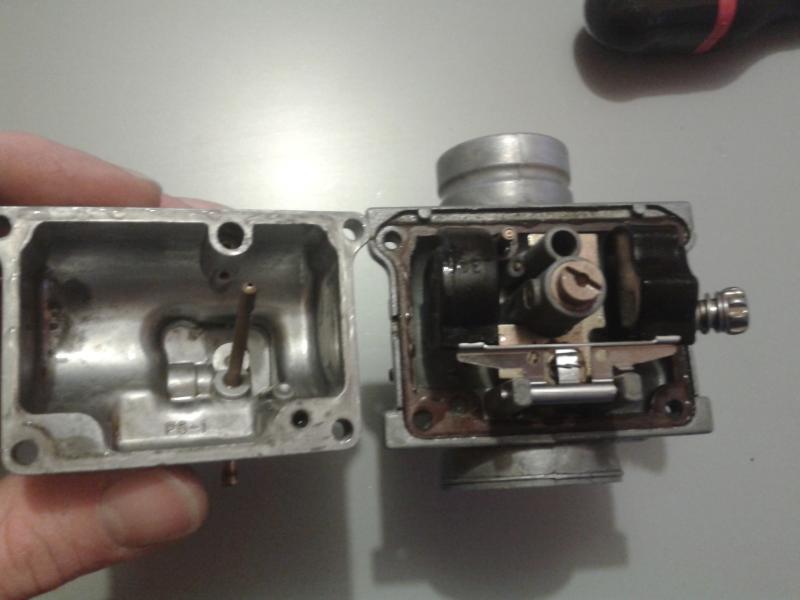

Et voila les entrailles de la bête :



On continu ? lol

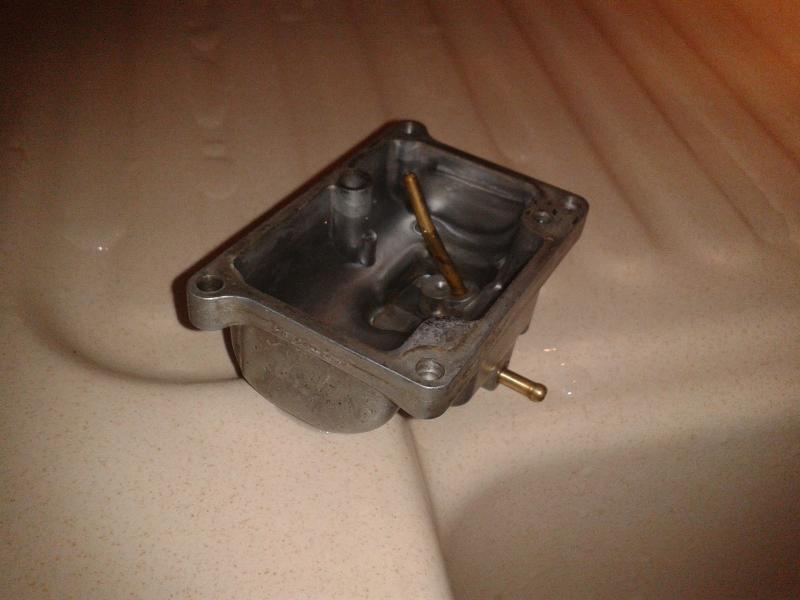

La cuve , rien de particulier , juste un systeme de vis de purge , cette vis permet de vider la cuve sans rien demonté si besoin .

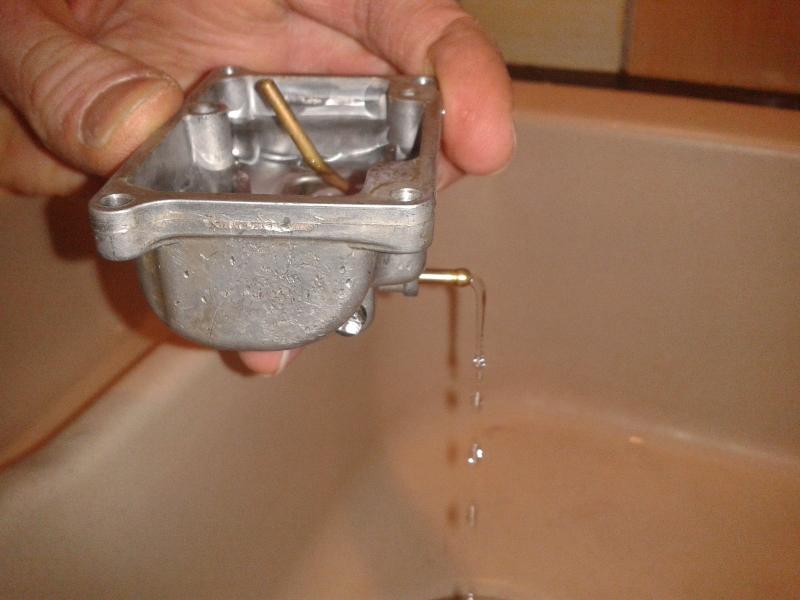

On nettoit tout ça et on test le fonctionnement de la vis . Vis desserée :



Vis serrée :



De l'eau fait trés bien l'affaire pour ce test .

Un petit rappel pour les novices :

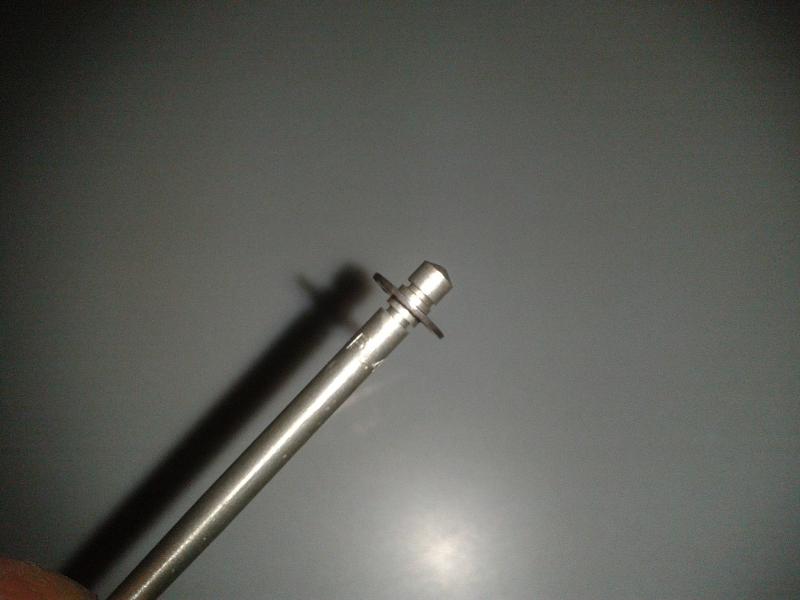

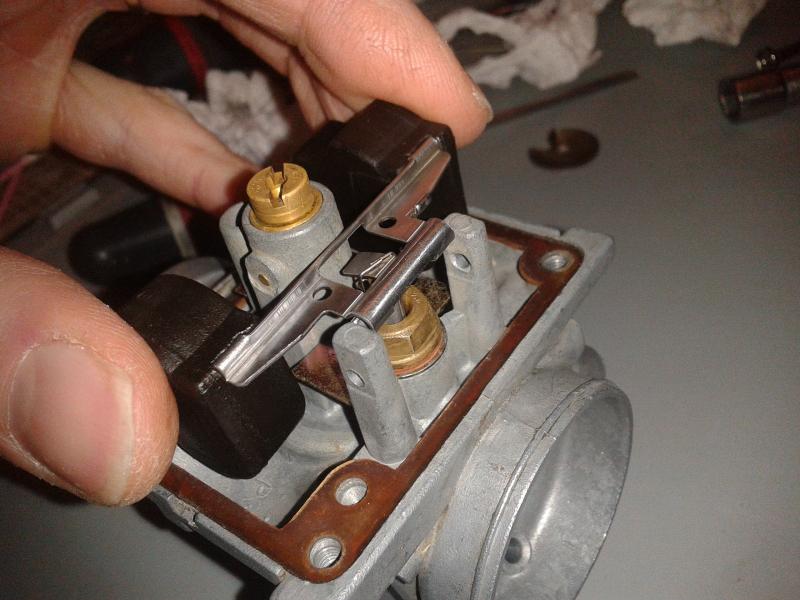

On demonte le flotteur , pour cela on pousse la tige avec un tout petit tournevis , parfois , l'axe sort plus facilement d'un côté que de l'autre :

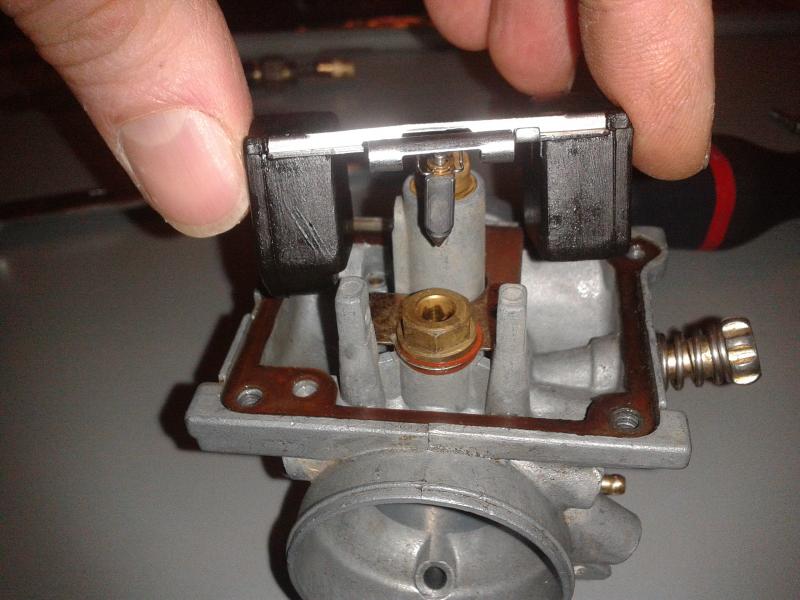

Et voila le pointeau :



Il sert à bouger le trou quand le flotteur atteint un certain niveau afin de coupé l'arrivée d'essence . C'est le fameux reglage du niveau de cuve .

Ensuite le gicleur principal , c'est lui qui fournit l'essence sur les moyens et grand régime :



Attention , comme ici , il y a parfois une rondelle a ne pas perdre :

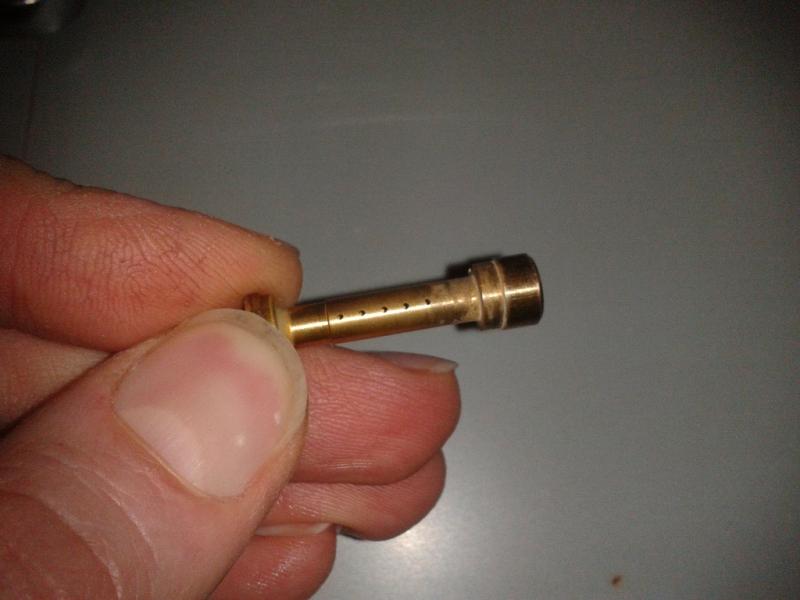

Ensuite on passe au gicleur de ralenti :

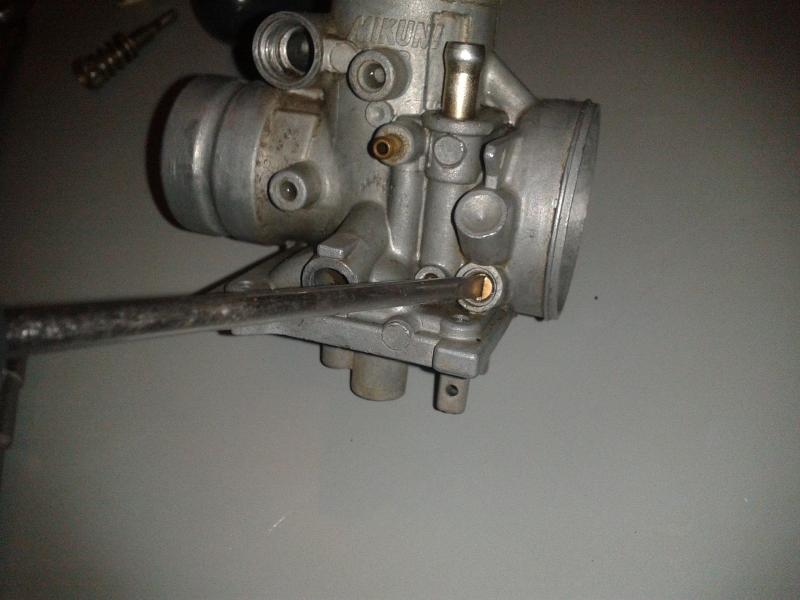

Il sort en retournant le carbu :

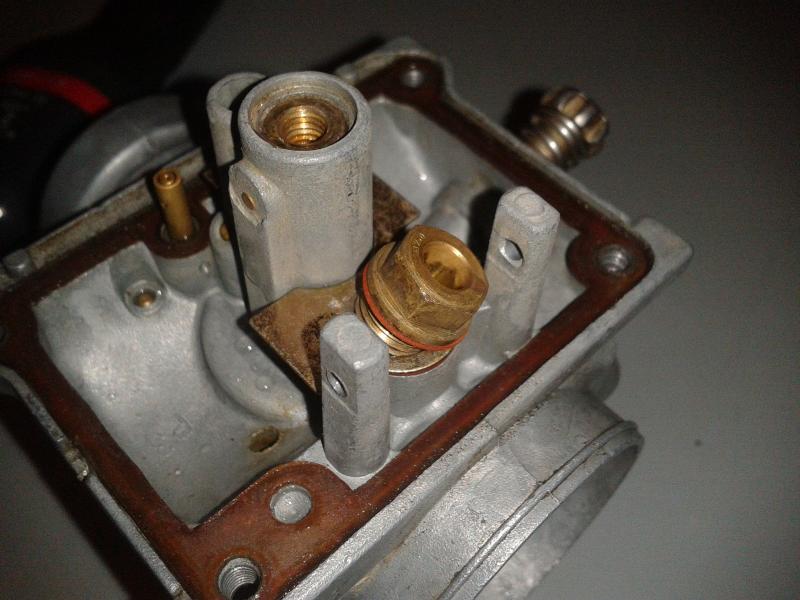

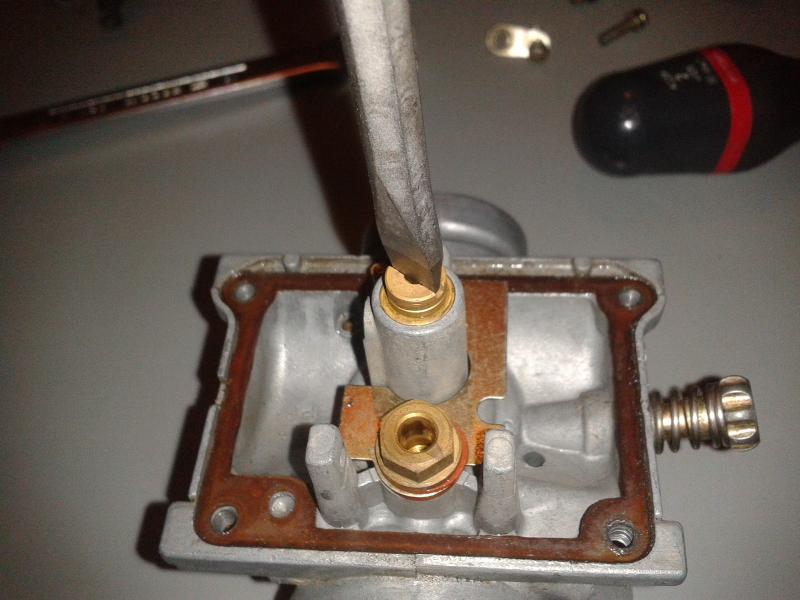

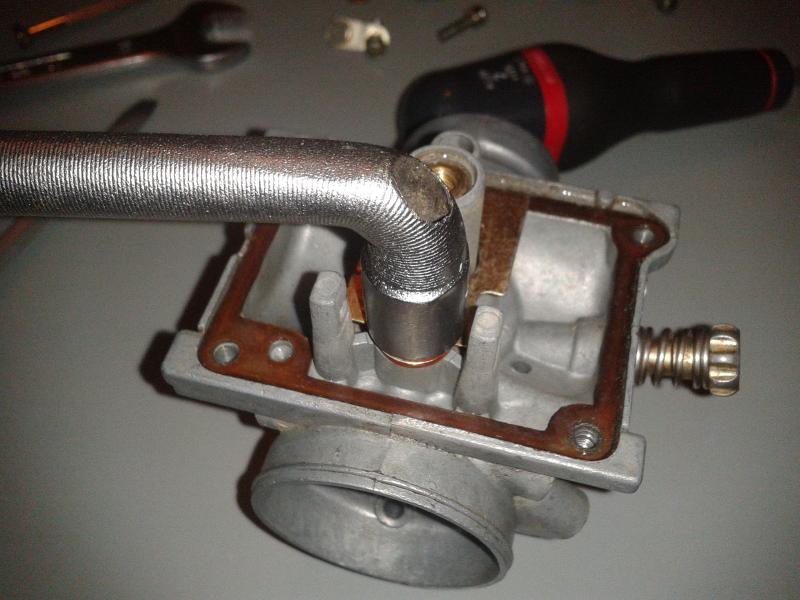

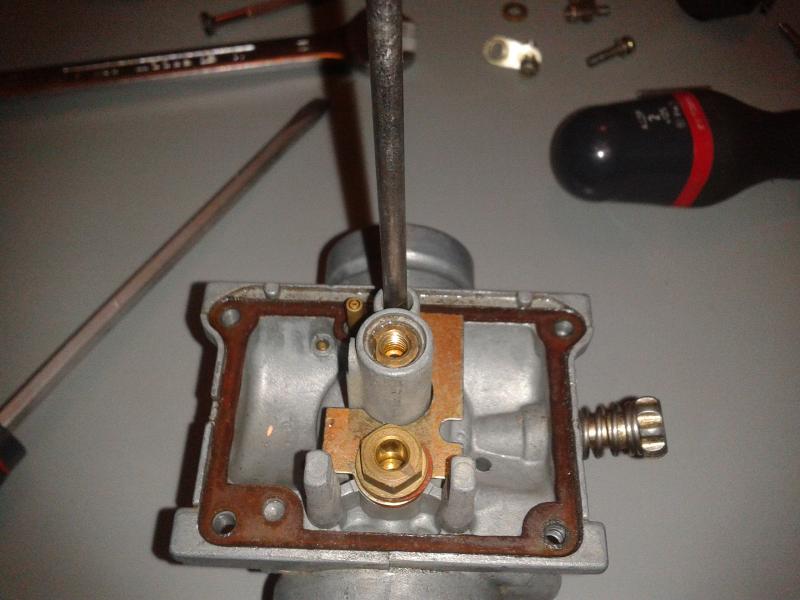

Le siege de pointeau , avec la clef de 10 :

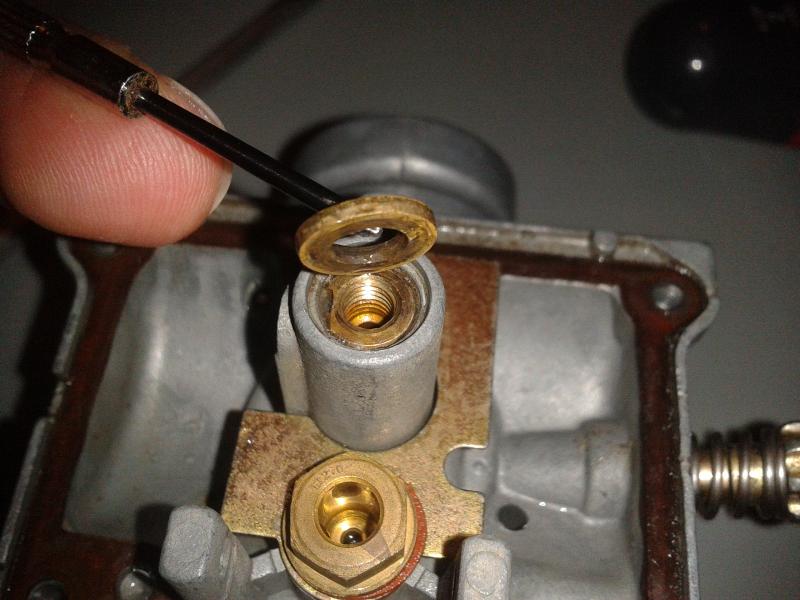

Attention au joint :

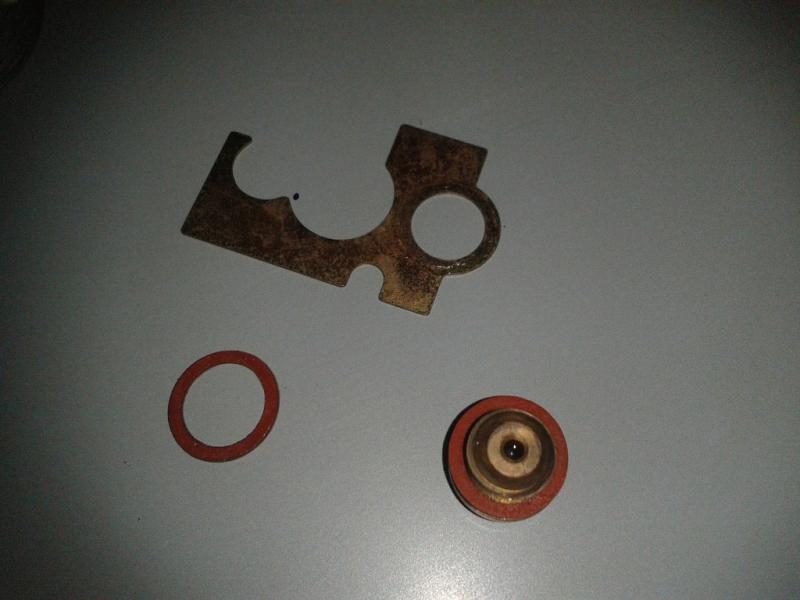

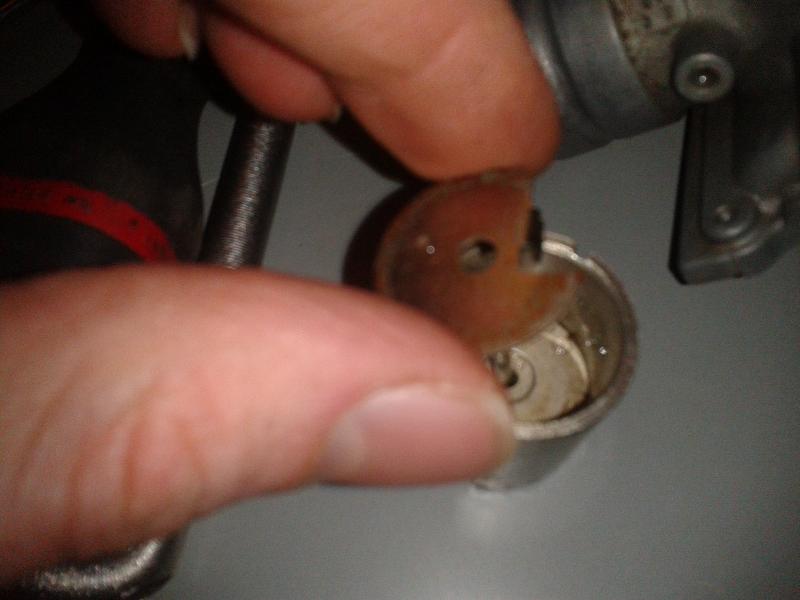

Et voila ( la plaque est rarement présente ça depent des modéles de carbu ) :

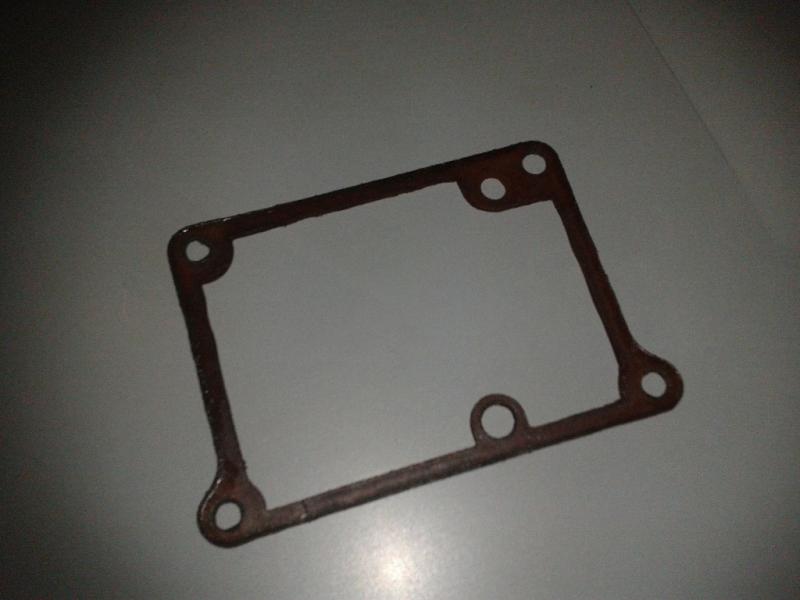

Le joint de cuve , le mien est pas top , si j'ai encore des soucis de fuite , je saurais quoi faire :

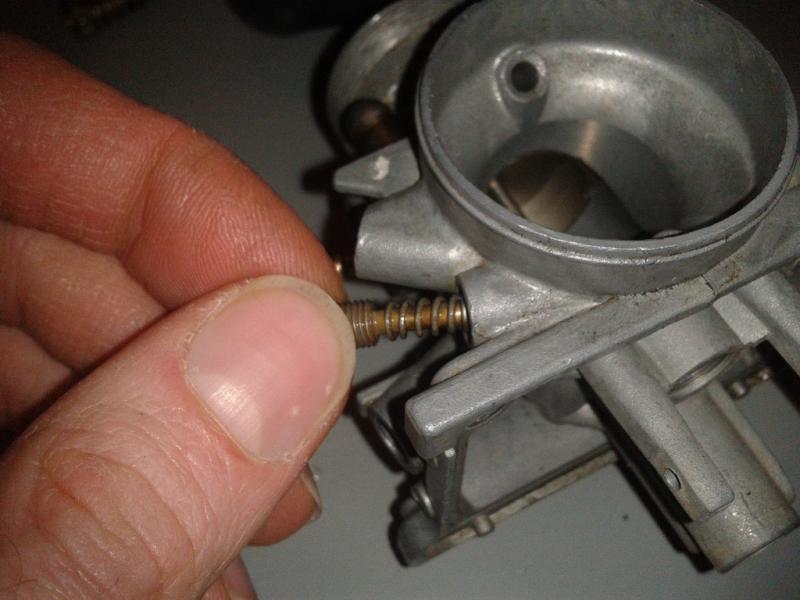

La vis de réglage de ralenti :



La vis de richesse :

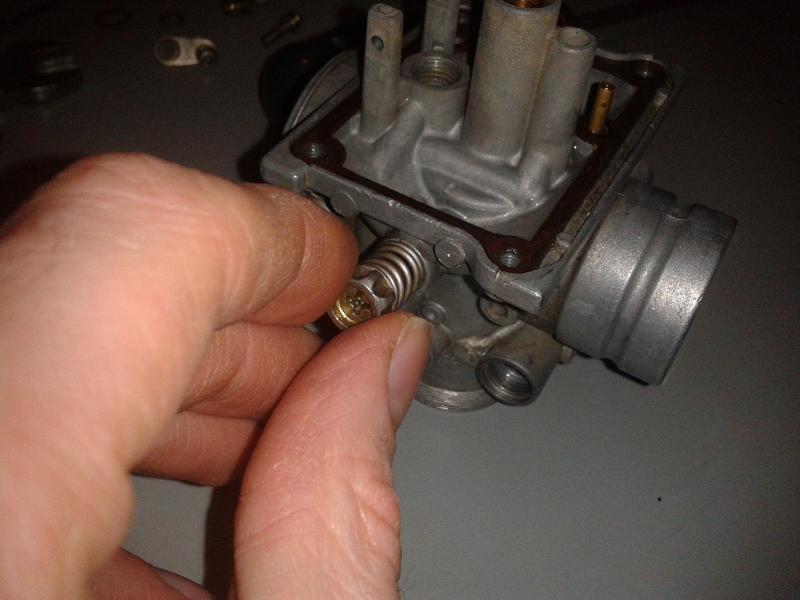

Attention au ressort ...

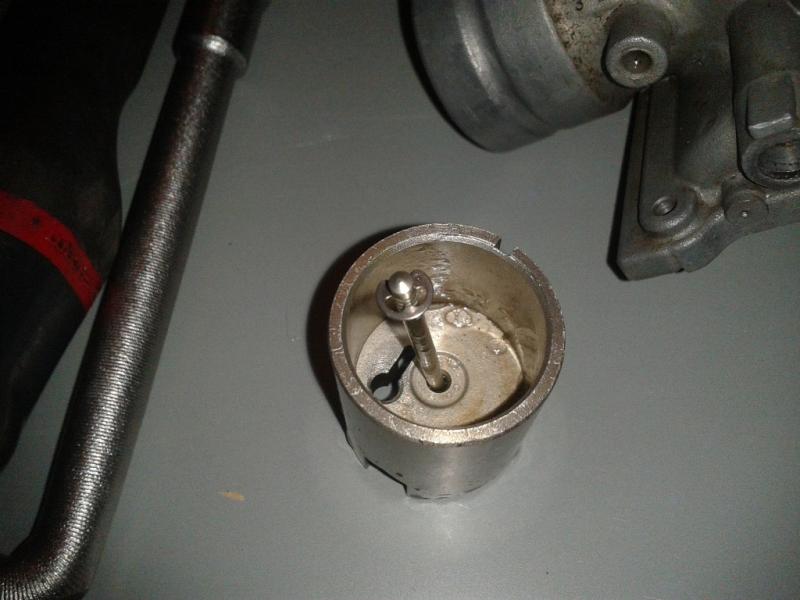

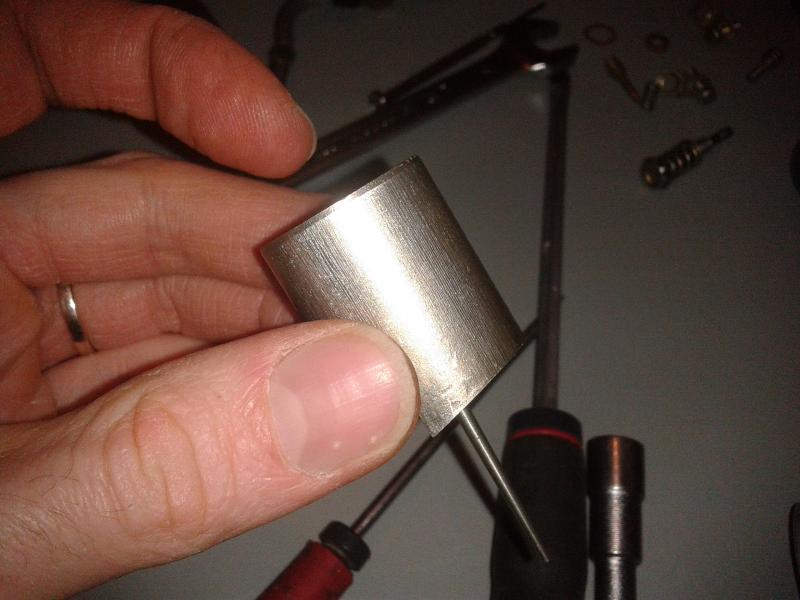

Le boisseau ( la piece sur laquelle est relié le câble d'accelerateur ) , renferme l'aiguille :



Elle sort facilement , parfois trop ... lol , et sur certain carbu comme le 600 xt il y a une vis qui retient l'ensemble :





Elle se regle en modifiant la position du circlip :



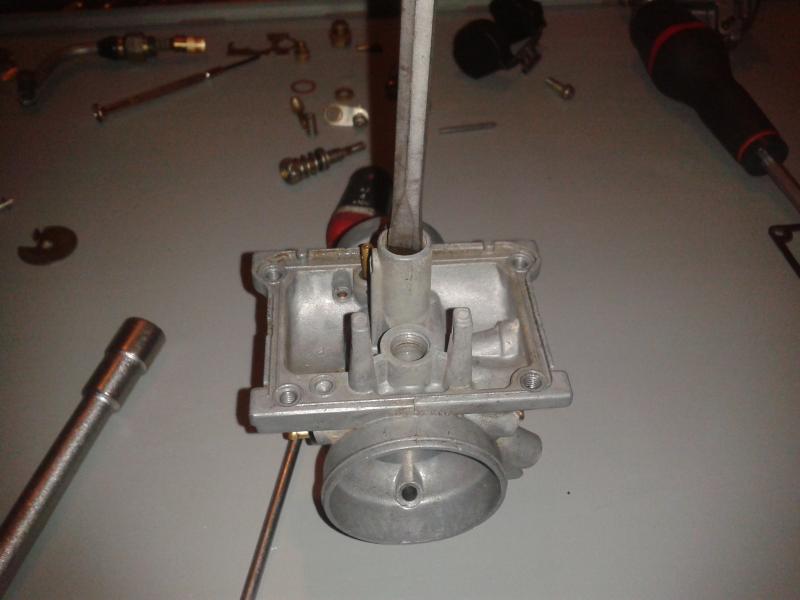

Le puit d'aiguille sort en poussant delicatement :



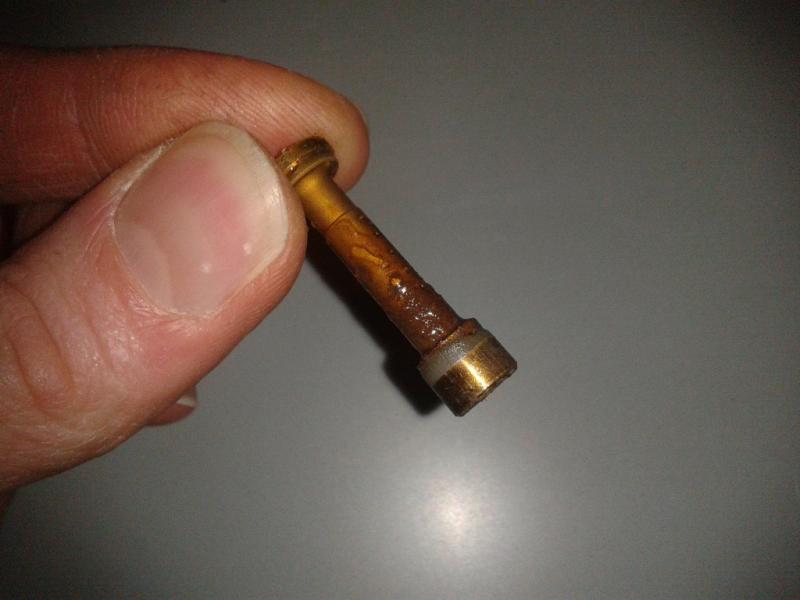

Voila l'interet de le démonté ...

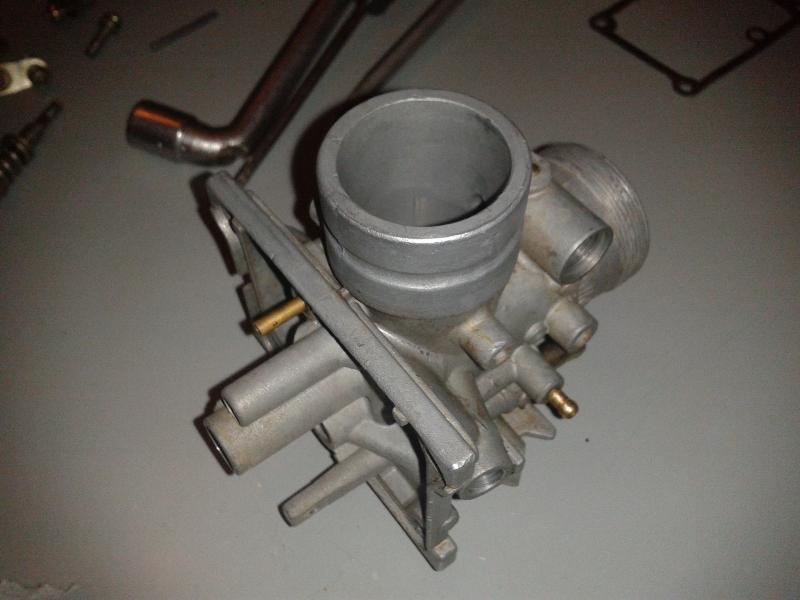

Et voila un carbu tout démonter :



Gros nettoyage minutieux de chaque piéce , on utilise la bombe à air pour vérifier que chaque tube , chaque conduit pour être sûr que rien n'est bouché , c'est long et pas super marrant mais trés trés important , du soin apporté à cette partie dépendra les performances et la fiabilitée de votre machine .

Une fois tout nettoyé , on remonte :



Faire attention , dans certain cas il y a un sens pour le puit d'aiguille ( comme la un encoche à faire coincider avec une pointe dans l'emplacement ) :



On remonte tout à l'inverse du démontage :



On regle la hauteur de cuve , pour cela , on mets le carbu à l'envers et on mesure la distance entre le plan de joint et le haut du flotteur :



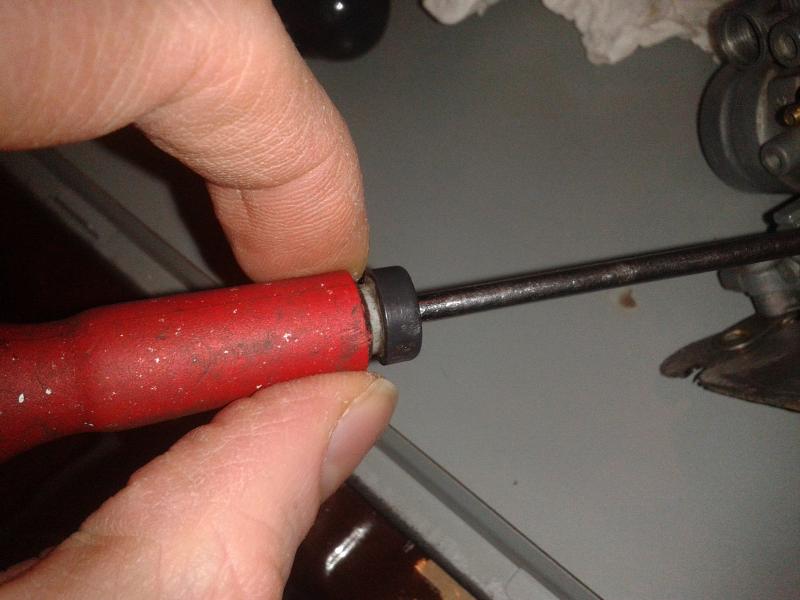

On remet la vis de richesse , en la serrant délicatement , il faut arrêter de serrer dés que l'on sens une resistance :



J'ai dis délicatement !



Une fois a fond , on desserre du nombre de tour prévu dans la revue technique , dans mon cas , 1,5 tour .

Voila , j'espére que ce tuto aidera certain d'entre nous , novice ou pas .

V à tous !!!

Revenir en haut Aller en bas
http://aiglenoir.net
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 4 Fév 2013 - 18:03

...et voilou! cheers
Revenir en haut Aller en bas
FANCHIG

avatar

Nombre de messages : 15
Age : 45
Localisation : Bx
Date d'inscription : 03/02/2013

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Sam 9 Fév 2013 - 15:53

Merci pour ce super descriptif...
Quelque chose me dit qu'il va m'être bientot utile bounce

Il est chouette ce forum bounce
Revenir en haut Aller en bas
back in black
king of the road


Nombre de messages : 140
Date d'inscription : 24/12/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mar 26 Fév 2013 - 7:43

super bien précis même un gros novice comme moi a pigé. Merci beaucoup de permettre aux débutants comme moi de découvrir quand même le plaisir de la mécanique.

Ce forum est une tuerie.

J'ai simplement une petite question: la hauteur de cuve est bien donnée dans la RT sous le nom "hauteur du flotteur"?
Et pour la régler, j'imagine que c'est la petite vis à droite sur la photo où on voit en gros le mètre et le carbu à l'envers?
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mar 26 Fév 2013 - 7:55

Merci !

La hauteur de cuve correspond bien à la hauteur des flotteurs . Pour réglé , il faut joué sur l'angle de la petite pâte métallique qui relie les flotteurs au pointeau . je ferais une photo plus parlante quand je serais chez moi Wink
Revenir en haut Aller en bas
http://aiglenoir.net
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mar 26 Fév 2013 - 11:10

une photo parlante...on arrête pas le progrès! Rolling Eyes
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mer 27 Fév 2013 - 8:04

Voilou , c'est la partie rectangulaire ici qu'il faut tordre plus ou moins pour avoir la bonne hauteur :

Revenir en haut Aller en bas
http://aiglenoir.net
back in black
king of the road


Nombre de messages : 140
Date d'inscription : 24/12/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mer 27 Fév 2013 - 11:44

ok nickel.
Par contre sur un carbu double corps, est-ce qu'il faut en plus les synchroniser ou en réglant chaque corps de carbu de ta manière ça suffira?
Revenir en haut Aller en bas
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mer 27 Fév 2013 - 14:11

Sur nos carbus, il n'y a qu'un flotteur, donc un seul réglage. Ce qu'il faut synchroniser c'est l'ouverture du papillon du second corps...
Revenir en haut Aller en bas
back in black
king of the road


Nombre de messages : 140
Date d'inscription : 24/12/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mer 27 Fév 2013 - 14:13

d'accord et ce réglage d'ouverture de papillon se fait avec du matos spécifique ou à l’œil?
Revenir en haut Aller en bas
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mer 27 Fév 2013 - 14:16

A 5 mm de remontée du boisseau. Utilise un foret de 5 pour caler le boisseau, puis tu effetcues le réglage pour que le papillon commence à s'ouvrir à ce moment-là...
Revenir en haut Aller en bas
aiglenoir
XT expert
avatar

Nombre de messages : 1575
Age : 38
Localisation : Derriere toi , ah non devant ....
Date d'inscription : 19/11/2005

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Mer 27 Fév 2013 - 17:35

back in black a écrit:
d'accord et ce réglage d'ouverture de papillon se fait avec du matos spécifique ou à l’œil?

Pour les reglages spécifique au 600 XT , tu peux jeter un oeil ici :

http://600xt.bbfr.net/t7024-tuto-modification-des-carbus-600-xt
Revenir en haut Aller en bas
http://aiglenoir.net
nodrums
routard


Nombre de messages : 43
Age : 41
Localisation : noisy le sec
Date d'inscription : 05/10/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 20:00

Bonsoir à tous,

Voila j'ai déposé les carbu pour un ptit nettoyage, et en démontant la cuve il y avait des résidus de col.
je me demande s'il faut, en plus d'un joint neuf, coller tout ça:?:

Bon j'en suis pas encore là, pour l'instant je galère pour enlever la tige qui retient les flotteurs!

Une petite astuce......
Revenir en haut Aller en bas
Yoyosh
Chattertonneur
avatar

Nombre de messages : 28665
Age : 40
Localisation : Normandie
Date d'inscription : 23/09/2008

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 20:07

Tu peux utiliser un chasse goupille ou un clou du bon diamètre.
Inutile d'utiliser de la colle, les joints suffisent.

___________________
Revenir en haut Aller en bas
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 20:45

La tige, je la sors à la pince.
Revenir en haut Aller en bas
fred1111
XT forever master


Nombre de messages : 6967
Age : 52
Localisation : Gelbique
Date d'inscription : 21/06/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 21:20


Pareil pour moi!

Revenir en haut Aller en bas
nodrums
routard


Nombre de messages : 43
Age : 41
Localisation : noisy le sec
Date d'inscription : 05/10/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 21:27

Alors la pince j'ai essayé, ça ripe!!
Mais je vais réessayer, ou acheter un chausse goupille.
Et ok pas de colle pour la cuve.
Merci pour vos réponses......rapide.
Revenir en haut Aller en bas
fred1111
XT forever master


Nombre de messages : 6967
Age : 52
Localisation : Gelbique
Date d'inscription : 21/06/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 21:29


Bhin écoute, avec un clou, ou un tout petit tournevis, et ensuite avec une petite pince, tu devrais

l'avoir. Elle a peut etre été un peu tordue pour etre sur qu'elle ne bougerait pas ...

Revenir en haut Aller en bas
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Dim 29 Sep 2013 - 21:32

Prends appui sur le support et en pincant tu sors la tige...
Revenir en haut Aller en bas
nodrums
routard


Nombre de messages : 43
Age : 41
Localisation : noisy le sec
Date d'inscription : 05/10/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 30 Sep 2013 - 19:03

je ne sais pas qui est le c.. qui l'a mis en place, mais il a bien fait les choses!!!Evil or Very Mad
je viens d'essayer avec une pince, et rien à faire.
je me demande si je ne vais pas laisser tomber cette partie, j'ai peur de casser quelque chose.

Revenir en haut Aller en bas
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 30 Sep 2013 - 19:07

Le problème, c'est que le filtre qui se trouve sous le puit du pointeau est assez souvent dégueu... (si ton carbu en est équipé, tu as quel modèle de xt?)
Revenir en haut Aller en bas
nodrums
routard


Nombre de messages : 43
Age : 41
Localisation : noisy le sec
Date d'inscription : 05/10/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 30 Sep 2013 - 19:47

3TB, 1996.
aller dit moi qu'il n'y en a pas...
Revenir en haut Aller en bas
Jo
XT forever master
avatar

Nombre de messages : 8821
Age : 41
Localisation : Andenne, Belgique
Date d'inscription : 11/10/2010

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 30 Sep 2013 - 21:09

Désolé, je crois que c'est monté depuis le 2KF...
Revenir en haut Aller en bas
LilYoda
XT forever master
avatar

Nombre de messages : 8037
Localisation : Là haut dans la montagne, les deux mains les deux pied dans la ...
Date d'inscription : 16/11/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 30 Sep 2013 - 22:03

Ca y est déjà sur une 3TB de 1990, donc certainement sur la tienne aussi Smile
Revenir en haut Aller en bas
fred1111
XT forever master


Nombre de messages : 6967
Age : 52
Localisation : Gelbique
Date d'inscription : 21/06/2012

MessageSujet: Re: Démontage, nettoyage, réglage complet du carbu    Lun 30 Sep 2013 - 22:08


Je ne m en souviens plus trop, ça remonte, mais tu ne peux pas couper cet axe et en racheter

un autre ... faudrait pas que tu petes quelque chose de plus couteux ...
