l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Mer 28 Juil 2010 - 12:06

ah ben alors direction bricomachin... ça fera le port en moins!
Revenir en haut Aller en bas
Yoyosh
Chattertonneur
avatar

Nombre de messages : 28665
Age : 40
Localisation : Normandie
Date d'inscription : 23/09/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Mer 28 Juil 2010 - 18:42

Assures toi que la fonction ohmmètre a bien l'option sonnerie, c'est plus pratique. Wink

___________________
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Mer 28 Juil 2010 - 18:56

ok man! si j'arrive pas à m'en servir ça me fera un réveil matin ça s'ra pas perdu Idea
Revenir en haut Aller en bas
Yoyosh
Chattertonneur
avatar

Nombre de messages : 28665
Age : 40
Localisation : Normandie
Date d'inscription : 23/09/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Ven 30 Juil 2010 - 14:52

Contrôle du faisceau électrique

Détecter une fuite électrique:


Pour faire simple, je n'utiliserai le multimètre que en fonction ohmmètre. Comme dit dans d'autres posts, l'idéal est d'avoir l'option sonnerie ( ceci permet de faire les tests sans avoir à regarder l'écran)
Le principe est que la fonction ohmmètre délivre un faible courant et sonne si il y a retour. Si pas de sonnerie = pas de retour donc problème.

1: Détecter le consommateur défectueux

--- Débrancher la cosse "-" de la batterie et mettre le contact à clef sur ON.
--- Allumer le multimètre et le mettre sur position ohmmètre.

--- Placer l'électrode rouge sur la borne "+" de la batterie.

--- Placer l'électrode noir sur une bonne masse (fil noir du "-" de la batterie par exemple)

[img][/img]

--- Maintenant, il faut allumer les consommateurs un par un:
- Allumage des feux, si sonnerie, feux OK, eteindre les feux (la sonnerie se coupe).
- Appuis sur la poignée de frein, IDEM
- ETC...

Dans mon cas, il s'agissait du Klaxon: Pas de sonnerie pendant l'appuis sur le bouton du klaxon.


[img][/img]


La zone posant problème est donc ciblée. J'ai remarqué qu'en braquant le guidon, l'ohmmètre sonnait et se coupait aussitôt.

Là commence le plus difficile, trouver l'endroit exact qui débloque.

Démontage de la tête de fourche et du garde boue avant pour accéder à la pelote de fils (accessoirement bien pincée entre la fourche et le garde boue)



2: Localiser le contact ou le fil défectueux.

--- Mettre le contact à clef sur off.

--- POUR approcher au plus près de la panne, mettre l'électrode rouge sur la cosse du klaxon puis placer l'électrode noir sur l'autre extrémité du fil.
Si sonnerie, faites bouger le fil pour voir si ça sonne toujours.

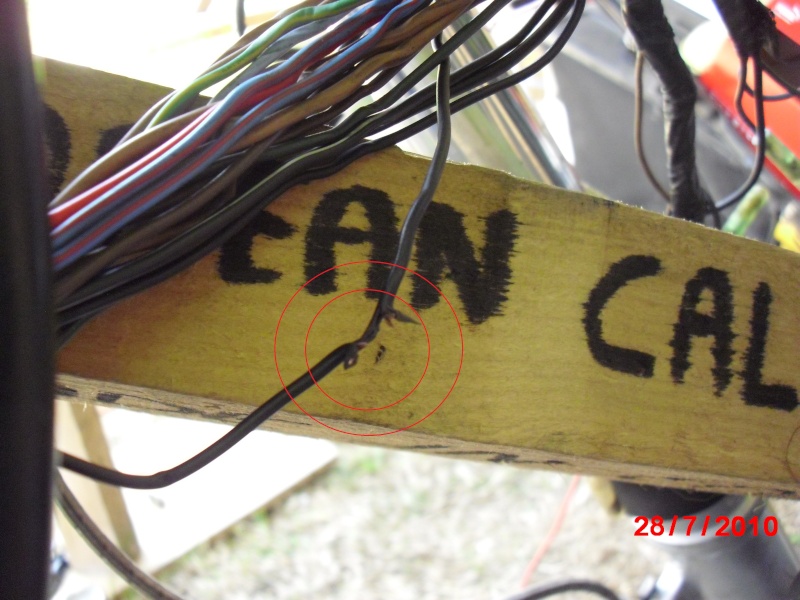

Si pas de sonnerie, le fil est peut être coupé ou arraché quelque part.

[img][/img]


- Chercher la coupure, si trouvée, ressouder.
- Si pas trouvée, poursuivre les tests à l'épingle: Piquer une épingle dans la gaine du fil tout les 5 cms jusqu'à ce que l'ohmmètre ne sonne plus.

Un fil peut sembler extérieurement en bon état mais l'étirement peut sectionner l'âme en fils de cuivre. Dans le pire des cas, remplacer le fil.

Dénuder, souder, isoler et retester d'un bout à l'autre le fil.


[img][/img]


[img][/img]


[img][/img]


[img][/img]


3: Reprendre à l'étape 1 et retester le consommateur qui ne fonctionnait pas aux premiers tests.


[img][/img]


- Si il fonctionne, le faisceau est bon.
- Si il ne fonctionne pas, refaire le test complet afin de trouver la fuite.


4: Petite remise en état du faisceau avec du ruban = comme neuf


[img][/img]


Bien sur, cet exemple est un cas parmis tant d'autres. Les pros peuvent bien-entendu modifier, rectifier ce que j'ai dit (je ne suis pas un pro mais je me débrouille)
J'ai fait ceci pour essayer d'aider ceux qui se disent trop nul pour essayer.

J'attends vos réactions (sérieuses), vos critiques (pour améliorer).

___________________
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Ven 30 Juil 2010 - 18:30

bien vu Yoyo la démo ...merci
faut quand meme que j'y relise plusieurs fois ... Embarassed
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 1 Aoû 2010 - 18:26

bon jusque là j'ai compris (c'est bien esspliqué fodire Rolling Eyes )
sinon l'appareil s'appelle multimètre et il possède une fonction ohmmètre ...y fait quoi d'autre comme foncion?
pour tester y'a la sonnerie ok .. mais en meme temps y'a des valeurs qui s'affichent sur l'écran? d'après ce que j'ai lu dans les posts ces indications peuvent réveler une anomalie suivant ce qui s'affiche?
je vais aller en acheter un et faire des essais sur mon circuit ça sera plus clair
Revenir en haut Aller en bas
Veinard
XT forever master
avatar

Nombre de messages : 53505
Age : 34
Localisation : Tout en bas
Date d'inscription : 04/09/2006

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 1 Aoû 2010 - 18:32

sympal e tuto, mais n'oubliez pas vot' cale emboua

___________________
Fais pipi en te brossant les dents, tu vas voir, c'est drôle !
Tu veux des pièces pour ton 2kf, viens faire un tour ici : : clic
Les débuts de TiTi : tome 1, tome 2, tome 3
Revenir en haut Aller en bas
Yoyosh
Chattertonneur
avatar

Nombre de messages : 28665
Age : 40
Localisation : Normandie
Date d'inscription : 23/09/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 1 Aoû 2010 - 20:26

l'indien a écrit:
bon jusque là j'ai compris (c'est bien esspliqué fodire Rolling Eyes )
sinon l'appareil s'appelle multimètre et il possède une fonction ohmmètre ...y fait quoi d'autre comme foncion?
pour tester y'a la sonnerie ok .. mais en meme temps y'a des valeurs qui s'affichent sur l'écran? d'après ce que j'ai lu dans les posts ces indications peuvent réveler une anomalie suivant ce qui s'affiche?
je vais aller en acheter un et faire des essais sur mon circuit ça sera plus clair

Pour faire ce que j'ai décris, tu t'en tappes des valeurs, l'important, c'est la sonnerie.
Si ça sonne, c'est que le jus passe, si ça sonne pas, c'est qu'il ne passe pas. Wink

___________________
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Lun 2 Aoû 2010 - 6:09

oui indien avoir compris Neutral
Revenir en haut Aller en bas
Guz'
Ligue anti-Honda
avatar

Nombre de messages : 16401
Age : 51
Localisation : à proximité d'une Moto (2KF)
Date d'inscription : 27/08/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Lun 2 Aoû 2010 - 8:29

l'indien a écrit:
bon jusque là j'ai compris (c'est bien esspliqué fodire Rolling Eyes )
sinon l'appareil s'appelle multimètre et il possède une fonction ohmmètre ...y fait quoi d'autre comme foncion?
pour tester y'a la sonnerie ok .. mais en meme temps y'a des valeurs qui s'affichent sur l'écran? d'après ce que j'ai lu dans les posts ces indications peuvent réveler une anomalie suivant ce qui s'affiche?
je vais aller en acheter un et faire des essais sur mon circuit ça sera plus clair


Avec un multimètre classique, tu as deux voltmètre (un pour courant alternatif et un pour courant continu), un ampèremètre un ohmmètre et une position pour contrôler les diodes.

Avec les voltmètre, tu mesureras la tension (voltage).
Le voltmètre alternatif, te permettra de mesurer la tension sur l'alternateur d'un véhicule, ou sur le réseau électrique de ta maison.
Le voltmètre continu, te permettra de mesurer la tension sur les éléments électrique d'un véhicule, alimenté par la batterie.

L'ampèremètre, te permettra de mesuré l'intensité du courant et en particulier, de détecter une fuite de courant, comme expliqué plus haut.

L'ohmmètre, te permettra de mesurer la résistance d'un élément électrique et, très utile, de vérifier sa continuité, (0 ou petite valeur = fil non coupé, 1 = fil coupé). Certains, sont équipé d'une sonnerie, qui permet de vérifier la continuité sans regarder l'écran.

Pour les diodes, le multimètre te permettra de vérifier que le courant ne passe que dans un sens (la diode, est un sorte de clapet anti-retour, pour le courant électrique)
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Lun 2 Aoû 2010 - 8:45

ah ben nikel Jerome t'as bien fait de revenir ça s'éclaircis de mieux en mieux.....je vais pouvoir m'y mettre pour me familiariser avec ce truc
.....je dois pas etre le seul à etre larguer avec l'electricité! ah si? oh m.... Embarassed
Revenir en haut Aller en bas
Guz'
Ligue anti-Honda
avatar

Nombre de messages : 16401
Age : 51
Localisation : à proximité d'une Moto (2KF)
Date d'inscription : 27/08/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Lun 2 Aoû 2010 - 9:00

Samedi, j'aurais surement un multimètre avec moi, j'te montrerais deux trois trucs.
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Lun 2 Aoû 2010 - 9:07

et une démo en plus!!!... cheers

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Lun 2 Aoû 2010 - 9:17

Merci, c'est pile ce qu'il me fallait. cheers

Je "pense" avoir tout compris bref yapuka.

Le meme genre de tuto en photo pour tester l'alternateur et le regulateur et ce serait parfait.
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Ven 6 Aoû 2010 - 17:57

bon alors voilà j'ai acheté ça tout à l'heure .... j'ai cherché si y'avait pas un modèle "spécial nuls" ...ils le font plus Shocked

je vais lire la notice toute la nuit j'ai l'impression que sur cet appareil tout est écrit en hébreux What a Face
dans tous les cas Guz passe demain matin .....ça tombe bien Rolling Eyes

...j'ai meme pas encore compris ou on met la pile Embarassed



Uploaded with ImageShack.us
Revenir en haut Aller en bas
Veinard
XT forever master
avatar

Nombre de messages : 53505
Age : 34
Localisation : Tout en bas
Date d'inscription : 04/09/2006

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Ven 6 Aoû 2010 - 17:59

normal, d'abord faut que tu l'ouvres, et que tu testes la pile geek

___________________
Fais pipi en te brossant les dents, tu vas voir, c'est drôle !
Tu veux des pièces pour ton 2kf, viens faire un tour ici : : clic
Les débuts de TiTi : tome 1, tome 2, tome 3
Revenir en haut Aller en bas
Bonux
pilote
avatar

Nombre de messages : 325
Age : 40
Localisation : Lyon 69 - Ténéré 34L 1984
Date d'inscription : 24/05/2010

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Ven 6 Aoû 2010 - 18:22

Je vais te mettre une photo de mon oscilloscope histoire de te faire faire des cauchemars !!!
Revenir en haut Aller en bas
http://www.mappemonde.net/carte/xt-forever/france/rhone.html
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Ven 6 Aoû 2010 - 18:35

le mode d'emploi fait 12 lignes j'suis bien avancé ! Smile déjà la fée electricité c'est pas ma copine j'ferais déjà bien d'intégrer certaines bases study
Revenir en haut Aller en bas
ThierryXTX
XT expert
avatar

Nombre de messages : 1088
Age : 52
Localisation : --- Abbeville ---- ( Somme ) XTX 2005 --
Date d'inscription : 28/01/2009

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 18:34

l'indien a écrit:
le mode d'emploi fait 12 lignes j'suis bien avancé ! Smile déjà la fée electricité c'est pas ma copine j'ferais déjà bien d'intégrer certaines bases study

Alors tu as fini de lire le mode d'emploi ?
As tu réussi à faire des mesures ?
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 19:08

ouais Guz m'a expliqué un peu le principe pour les controles de base quand il est passé chez moi mais si j'ai à m'en servir pour chercher une panne je compte sur vous pour m'assister ...merci d'avance Rolling Eyes
Revenir en haut Aller en bas
laurent56
XT forever master
avatar

Nombre de messages : 9239
Age : 57
Localisation : bretagne (xt 2kf 1989)
Date d'inscription : 09/08/2007

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 19:55

faudrait savoir quelle panne !!!
Revenir en haut Aller en bas
Guz'
Ligue anti-Honda
avatar

Nombre de messages : 16401
Age : 51
Localisation : à proximité d'une Moto (2KF)
Date d'inscription : 27/08/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 20:06

Une panne d'essence par exemple...


clown
Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 20:11

...ou pour tester un pneu crevé Laughing
Revenir en haut Aller en bas
Guz'
Ligue anti-Honda
avatar

Nombre de messages : 16401
Age : 51
Localisation : à proximité d'une Moto (2KF)
Date d'inscription : 27/08/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 20:36

l'indien a écrit:
...ou pour tester un pneu crevé Laughing


Si ça fait PSSSSSCHHHHHHHH.... quand tu plante la fiche dedans, c'est qu'il n'était pas crevé.
Si ça fait pas PSSSSCHHHHHHH..... enfonce la fiche plus profond.
Si ça ne fait toujours pas PSSSCHHHHHH...., c'est que le pneu est crevé.

Ensuite, tu essaie l'autre pneu.


Revenir en haut Aller en bas
l'indien
XT forever master
avatar

Nombre de messages : 15867
Age : 63
Localisation : saone et loire 71 (ténéré 34L de 83)
Date d'inscription : 24/10/2008

MessageSujet: Re: [DEMANDE] tester un faisceau électrique   Dim 29 Aoû 2010 - 20:41

incroyable les possibilités de cet appareil!!!!
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [DEMANDE] tester un faisceau électrique

Revenir en haut Aller en bas

[DEMANDE] tester un faisceau électrique
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» [DEMANDE] tester un faisceau électrique
» Faisceau électrique pour les nuls
» [ VW Golf II an 92 ] pb sur faisceau électrique d'éclairage.
» gaine pour faisceau électrique
» Fabricant faisceau électrique

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
600XT forever :: La bricole :: Tutorials-
Sauter vers:
